যখন শিল্প অটোমেশন সিস্টেমের জন্য CPU, I/O, এবং যোগাযোগ মডিউলগুলির জন্য একটি নির্ভরযোগ্য র্যাকের প্রয়োজন হয়,জিন ইউয়ানপ্রদান করেGE IC698CHS017RX7i-ভিত্তিক কন্ট্রোল আর্কিটেকচারের জন্য একটি ব্যবহারিক সমাধান হিসাবে। একটি 17-স্লট রিয়ার-মাউন্ট র্যাক হিসাবে ডিজাইন করা হয়েছে, এটি স্ট্রাকচার্ড মডিউল ইনস্টলেশন, ব্যাকপ্লেন সংযোগ এবং নির্বাচিত RX7i, সিরিজ 90-70 এবং VME মডিউলগুলির সাথে সামঞ্জস্যতা প্রদান করে।

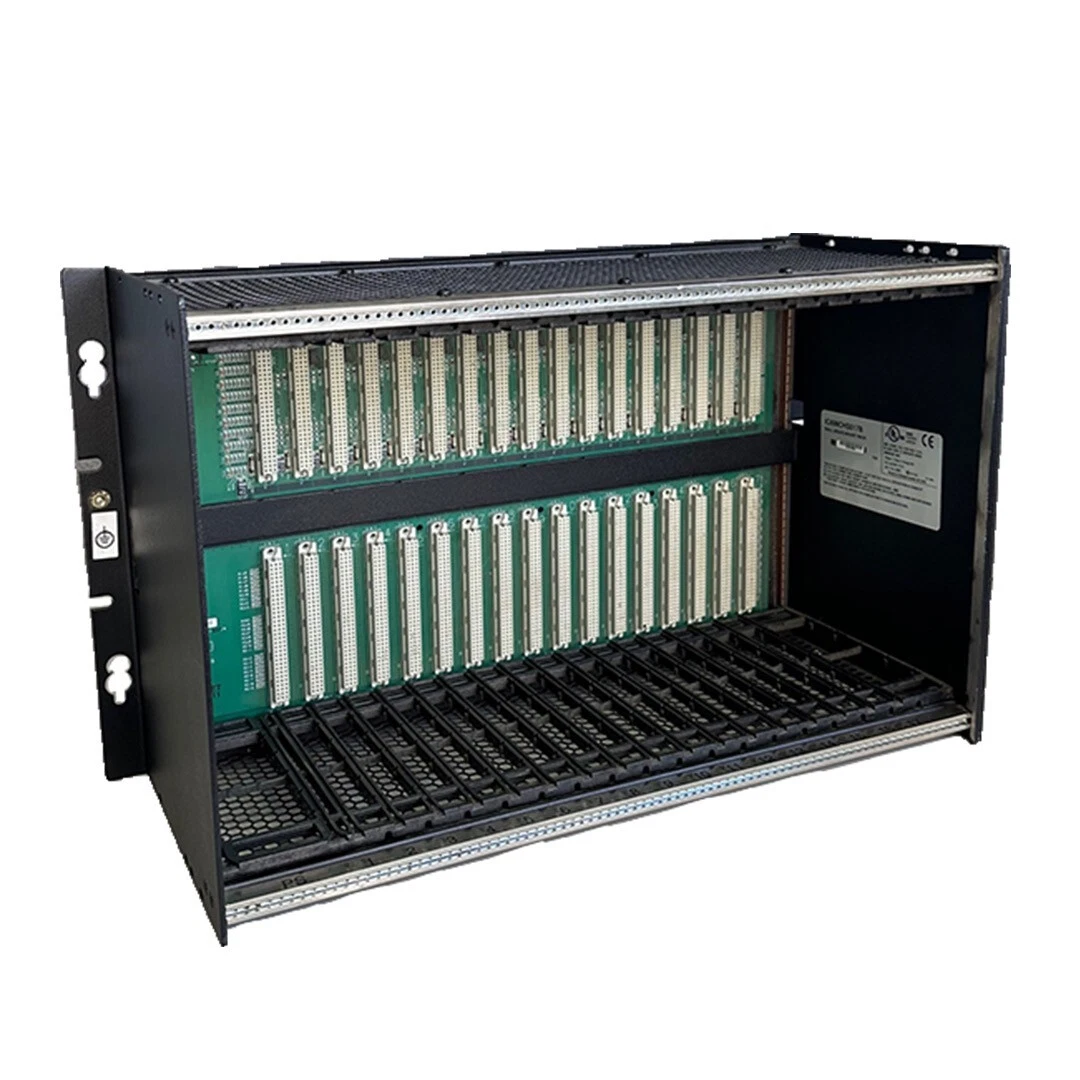

GE IC698CHS017 হল GE PACSystems RX7i প্ল্যাটফর্মের জন্য একটি আদর্শ 17-স্লট রিয়ার-মাউন্ট র্যাক। এটি সিপিইউ এবং আই/ও মডিউলগুলির জন্য স্লট প্রদান করে যখন নির্বাচিত সিরিজ 90-70 এবং ভিএমই মডিউলগুলিকে সমর্থন করে, এটি শিল্প নিয়ন্ত্রণ ব্যবস্থাগুলির জন্য দরকারী করে যার জন্য যথেষ্ট মডিউল ক্ষমতা প্রয়োজন। র্যাকটি স্ট্যান্ডার্ড-প্রস্থ মডিউলগুলির জন্য 0.8-ইঞ্চি (20.3 মিমি) স্লট ব্যবধান ব্যবহার করে, যখন পাওয়ার সাপ্লাই একটি ডেডিকেটেড 2.4-ইঞ্চি (61 মিমি) স্লট দখল করে। এর 19-ইঞ্চি-প্রশস্ত, 11.15-ইঞ্চি-উচ্চ এবং 7.5-ইঞ্চি-গভীর নির্মাণ এটিকে শিল্প নিয়ন্ত্রণ ক্যাবিনেট এবং সরঞ্জাম ঘেরের জন্য উপযুক্ত করে তোলে। স্থাপত্যটি VME64 স্থানান্তর এবং স্বয়ংক্রিয় ডেইজি চেইনিং অফ ইন্টারাপ্ট অ্যাকনোলেজ এবং বাস অনুদান সংকেত সমর্থন করে, যা র্যাক ইন্টিগ্রেশনকে সহজ করতে সহায়তা করে।
কিভাবে এর র্যাক আর্কিটেকচার কাজ করে?
কোন মডিউল এটি সমর্থন করতে পারে?
কোথায় এটি সাধারণত ব্যবহৃত হয়?
কিভাবে ক্রেতাদের এই রাক নির্বাচন এবং যাচাই করা উচিত?
GE IC698CHS017 হল একটি 17-স্লট রিয়ার-মাউন্ট র্যাক যা PACSystems RX7i শিল্প নিয়ন্ত্রণ প্ল্যাটফর্মের জন্য ডিজাইন করা হয়েছে। একটি স্বতন্ত্র PLC CPU বা I/O মডিউল হিসাবে কাজ করার পরিবর্তে, র্যাকটি সামঞ্জস্যপূর্ণ নিয়ন্ত্রণ মডিউলগুলি ইনস্টল এবং আন্তঃসংযোগের জন্য প্রয়োজনীয় শারীরিক এবং বৈদ্যুতিক ব্যাকপ্লেন কাঠামো সরবরাহ করে।
র্যাকে মডিউলের জন্য 1 থেকে 17 পর্যন্ত স্লট রয়েছে, একটি সাধারণ RX7i কনফিগারেশনে স্লট 1-এ CPU ইনস্টল করা আছে। স্লট 0 বিদ্যুত সরবরাহের জন্য সংরক্ষিত এবং একটি বিস্তৃত 2.4-ইঞ্চি খোলা আছে। এই ব্যবস্থাটি ইঞ্জিনিয়ারদেরকে একাধিক ছোট র্যাকের প্রয়োজন ছাড়াই তুলনামূলকভাবে বড় পিএলসি কনফিগারেশন তৈরি করার জন্য একটি কেন্দ্রীভূত কাঠামো দেয়।
প্রযুক্তিগত ডকুমেন্টেশন অনুসারে, র্যাকটি RX7i I/O মডিউল, VME মডিউল, একক-প্রস্থ সিরিজ 90-70 মডিউল, এবং দ্বি-প্রস্থ সিরিজ 90-70 PLC মডিউলগুলি যখন প্রযোজ্য ইন্টিগ্রেশন নির্দেশিকা অনুসারে ব্যবহার করা হয় তখন মিটমাট করতে পারে।
ক্রেতাদের সঠিক মডেলটি নিয়ে গবেষণা করার জন্য, GE IC698CHS017 পণ্যের পৃষ্ঠাটি সরবরাহকারীর তথ্য এবং ক্রয়ের বিবরণ পর্যালোচনা করতেও ব্যবহার করা যেতে পারে।
একটি PLC র্যাকের শারীরিক এবং বৈদ্যুতিক বৈশিষ্ট্যগুলি গুরুত্বপূর্ণ কারণ ভুল র্যাকের মাত্রা, স্লটের প্রয়োজনীয়তা, বা পাওয়ার বন্টন সিস্টেম ডিজাইনের সময় সমস্যা তৈরি করতে পারে। নিম্নলিখিত সারণী এই মডেলের সাথে যুক্ত প্রধান স্পেসিফিকেশন সারসংক্ষেপ.
| স্পেসিফিকেশন | GE IC698CHS017 বিস্তারিত |
|---|---|
| পণ্যের ধরন | 17-স্লট রিয়ার-মাউন্ট RX7i রাক |
| মডিউল স্লট | স্লট 1-17 |
| স্ট্যান্ডার্ড স্লট প্রস্থ | 0.8 ইঞ্চি / 20.3 মিমি |
| পাওয়ার সাপ্লাই স্লট | স্লট 0, 2.4 ইঞ্চি / 61.0 মিমি |
| মাত্রা | 11.15 ইঞ্চি। H × 19.00 ইঞ্চি। W × 7.5 ইঞ্চি। D |
| মেট্রিক মাত্রা | 283 মিমি H × 483 মিমি W × 190 মিমি D |
| ভিএমই সমর্থন | VME64 সমর্থন করার জন্য ডিজাইন করা হয়েছে |
| মাউন্টিং | রিয়ার মাউন্ট |
| পাওয়ার সাপ্লাই অপশন | RX7i প্লাগ-ইন এসি পাওয়ার সাপ্লাই, উচ্চ-কারেন্ট কনফিগারেশনের জন্য উচ্চ-ওয়াটের বিকল্প সহ |
র্যাক ডকুমেন্টেশন একটি ফ্রন্ট-মাউন্ট কাউন্টারপার্ট, IC698CHS117 সনাক্ত করে। একটি বিদ্যমান র্যাক প্রতিস্থাপন করার সময় এই পার্থক্যটি গুরুত্বপূর্ণ কারণ শারীরিক মাউন্টিং ওরিয়েন্টেশন এবং ক্যাবিনেট অ্যাক্সেসের প্রয়োজনীয়তা ভিন্ন হতে পারে এমনকি যখন স্লট আর্কিটেকচার একই রকম হয়।
ব্যাকপ্লেন হল একটি PLC র্যাকের সবচেয়ে গুরুত্বপূর্ণ অংশগুলির মধ্যে একটি কারণ এটি ইনস্টল করা মডিউলগুলির মধ্যে যোগাযোগের পথ প্রদান করে। এই র্যাক আর্কিটেকচারে, ব্যাকপ্লেনটি প্রায় 0.8-ইঞ্চি মডিউল ব্যবধানে ডিজাইন করা হয়েছে, যা সামঞ্জস্যপূর্ণ একক-প্রস্থ মডিউলগুলিকে সামঞ্জস্যপূর্ণ বিন্যাসে অবস্থান করার অনুমতি দেয়।
বেশ কিছু স্থাপত্য বৈশিষ্ট্য র্যাকটিকে জটিল অটোমেশন ইনস্টলেশনের জন্য উপযুক্ত করে তোলে:
এই বৈশিষ্ট্যগুলি বিশেষভাবে প্রাসঙ্গিক যখন প্রকৌশলীরা একটি সম্পূর্ণ নতুন PLC আর্কিটেকচার ডিজাইন করার পরিবর্তে প্রতিষ্ঠিত শিল্প নিয়ন্ত্রণ ব্যবস্থা বজায় রাখে বা প্রসারিত করে।
ইনস্টলেশনের আগে নির্দিষ্ট CPU, I/O, যোগাযোগ, পাওয়ার সাপ্লাই, এবং VME কনফিগারেশনের বিরুদ্ধে সামঞ্জস্য সবসময় নিশ্চিত করা উচিত। র্যাকটি নিজেই RX7i এবং লিগ্যাসি সিরিজ 90-70 পরিবেশের সাথে যুক্ত বেশ কয়েকটি মডিউল পরিবারকে সমর্থন করার জন্য ডিজাইন করা হয়েছে।
সম্ভাব্য সমর্থিত কনফিগারেশন অন্তর্ভুক্ত:
ডাবল-প্রস্থ সিরিজ 90-70 মডিউল দুটি স্ট্যান্ডার্ড স্লট অবস্থান দখল করে, তাই মডিউলের প্রকৃত সংখ্যা নির্বাচিত মডিউলগুলির প্রস্থের উপর নির্ভর করে। সিস্টেম ডিজাইনারদের তাই কেবল ইনস্টল করা ডিভাইসগুলি গণনা করার পরিবর্তে উপলব্ধ স্লট স্থান গণনা করা উচিত।
ডেডিকেটেড পাওয়ার সাপ্লাই পজিশন ছাড়াও 17 স্ট্যান্ডার্ড মডিউল পজিশন সহ, র্যাকটি তুলনামূলকভাবে ব্যাপক নিয়ন্ত্রণ কনফিগারেশন মিটমাট করতে পারে। এটি অসংখ্য ডিজিটাল, এনালগ, যোগাযোগ বা বিশেষ মডিউল জড়িত অ্যাপ্লিকেশনের জন্য মূল্যবান হতে পারে।
নির্বাচিত সিরিজ 90-70 মডিউলগুলির জন্য সমর্থন আর্কিটেকচারটিকে আধুনিকীকরণ এবং রক্ষণাবেক্ষণ প্রকল্পগুলির সাথে প্রাসঙ্গিক করে তোলে যেখানে বিদ্যমান হার্ডওয়্যার অবিলম্বে প্রতিস্থাপন করা যায় না। এটি ইঞ্জিনিয়ারিং দলগুলিকে প্রতিষ্ঠিত নিয়ন্ত্রণ পরিকাঠামোর দরকারী জীবন প্রসারিত করতে সহায়তা করতে পারে।
19-ইঞ্চি প্রস্থ এবং পিছনের-মাউন্ট নকশা উপযুক্ত শিল্প ক্যাবিনেট এবং ঘেরের জন্য একটি মানসম্মত যান্ত্রিক বিন্যাস প্রদান করে। অর্ডার করার আগে, ক্রেতাদের র্যাকের মাত্রা এবং রিয়ার-অ্যাক্সেসের প্রয়োজনীয়তা উপলব্ধ ক্যাবিনেট স্পেসের সাথে তুলনা করা উচিত।
VME সমর্থন ইঞ্জিনিয়ারদের অতিরিক্ত ইন্টিগ্রেশন সম্ভাবনা দেয় যেখানে সামঞ্জস্যপূর্ণ VME মডিউল প্রয়োজন। যাইহোক, VME ইন্টিগ্রেশনের জন্য প্রাসঙ্গিক হার্ডওয়্যার এবং সফ্টওয়্যার ডকুমেন্টেশন অনুসরণ করা উচিত নয় যে প্রতিটি VME মডিউল স্বয়ংক্রিয়ভাবে সামঞ্জস্যপূর্ণ।
RX7i র্যাক আর্কিটেকচার বিভিন্ন পাওয়ার সাপ্লাই ক্ষমতা সমর্থন করে। প্রযুক্তিগত ডকুমেন্টেশন 100-ওয়াট এবং 350-ওয়াট পাওয়ার সাপ্লাই কনফিগারেশনের তালিকা করে, যা সিস্টেম ডিজাইনারদের সংযুক্ত মডিউল অনুযায়ী একটি উপযুক্ত পাওয়ার ব্যবস্থা নির্বাচন করতে দেয়।
একটি 17-স্লট পিএলসি র্যাক সাধারণত নির্বাচন করা হয় যখন একটি শিল্প নিয়ন্ত্রণ ব্যবস্থার জন্য একটি ছোট র্যাকের চেয়ে বেশি মডিউল ক্ষমতার প্রয়োজন হয়। সাধারণ অ্যাপ্লিকেশন পরিবেশ অন্তর্ভুক্ত করতে পারে:
উদাহরণস্বরূপ, একটি প্রকৌশল দল একটি প্রতিষ্ঠিত উত্পাদন লাইন আপগ্রেড করার জন্য সামঞ্জস্যপূর্ণ উত্তরাধিকার মডিউলগুলি বজায় রাখার সময় অতিরিক্ত I/O ক্ষমতার প্রয়োজন হতে পারে। একটি 17-স্লট র্যাক একটি পরিচিত মডিউল-ভিত্তিক আর্কিটেকচার বজায় রেখে নিয়ন্ত্রণ ব্যবস্থা পুনর্গঠনের জন্য শারীরিক প্ল্যাটফর্ম প্রদান করতে পারে।
একটি শিল্প র্যাক কেনার ক্ষেত্রে মডেল নম্বর পরীক্ষা করার চেয়ে আরও বেশি কিছু জড়িত হওয়া উচিত। একটি অর্ডার দেওয়ার আগে ক্রেতাদের সম্পূর্ণ সিস্টেম কনফিগারেশন যাচাই করা উচিত।
এই চেকগুলি শারীরিকভাবে অনুরূপ কিন্তু প্রযুক্তিগতভাবে অনুপযুক্ত র্যাক পাওয়ার ঝুঁকি কমাতে পারে, বিশেষ করে লিগ্যাসি অটোমেশন প্রকল্পগুলিতে যেখানে বেশ কয়েকটি GE র্যাক মডেল তুলনামূলক দেখতে হতে পারে।
না। এটি একটি PLC CPU এর পরিবর্তে একটি র্যাক বা চেসিস। এর প্রাথমিক কাজ হল সামঞ্জস্যপূর্ণ CPU, I/O, যোগাযোগ এবং অন্যান্য মডিউলগুলির জন্য ব্যাকপ্লেন এবং শারীরিক মাউন্টিং কাঠামো প্রদান করা।
এটি 17টি স্ট্যান্ডার্ড মডিউল পজিশন প্রদান করে, স্লট 1 থেকে 17 হিসাবে চিহ্নিত। স্লট 0 হল একটি পৃথক, বৃহত্তর অবস্থান যা পাওয়ার সাপ্লাইয়ের উদ্দেশ্যে।
উভয়ই 17-স্লট RX7i র্যাক মডেল, কিন্তু IC698CHS017 হল পিছনের-মাউন্ট সংস্করণ, যখন IC698CHS117 হল সামনের-মাউন্ট সংস্করণ। তাই প্রতিস্থাপনের আগে মাউন্টিং ব্যবস্থাটি সাবধানে পরীক্ষা করা উচিত।
হ্যাঁ, র্যাকটি সামঞ্জস্যপূর্ণ একক-প্রস্থ সিরিজ 90-70 মডিউল এবং দ্বিগুণ-প্রস্থ সিরিজ 90-70 পিএলসি মডিউল গ্রহণ করার জন্য ডিজাইন করা হয়েছে। প্রযোজ্য RX7i ডকুমেন্টেশন ব্যবহার করে নির্দিষ্ট মডিউল সামঞ্জস্যতা যাচাই করা উচিত।
হ্যাঁ। র্যাকটি VME64-ভিত্তিক ব্যাকপ্লেন কার্যকারিতা সহ VME মডিউলগুলিকে সমর্থন করার জন্য ডিজাইন করা হয়েছে। VME ইন্টিগ্রেশন অবশ্যই প্রস্তুতকারকের ইন্টিগ্রেশন নির্দেশিকা অনুসরণ করবে।
GE IC698CHS017 RX7i কন্ট্রোল সিস্টেমের জন্য একটি ব্যবহারিক র্যাক আর্কিটেকচার যার জন্য যথেষ্ট মডিউল ক্ষমতা, কাঠামোগত ব্যাকপ্লেন যোগাযোগ এবং নির্বাচিত উত্তরাধিকার এবং VME হার্ডওয়্যারের সাথে সামঞ্জস্যের প্রয়োজন। এর 17 স্ট্যান্ডার্ড মডিউল পজিশন, ডেডিকেটেড পাওয়ার সাপ্লাই স্লট, স্ট্যান্ডার্ডাইজড ডাইমেনশন এবং নমনীয় সিস্টেম আর্কিটেকচার এটিকে শিল্প অটোমেশন রক্ষণাবেক্ষণ, সম্প্রসারণ এবং আধুনিকীকরণ প্রকল্পের জন্য বিশেষভাবে প্রাসঙ্গিক করে তোলে।
প্রতিস্থাপন বা অতিরিক্ত র্যাক মূল্যায়নকারী ক্রেতাদের জন্য, সবচেয়ে গুরুত্বপূর্ণ বিবেচ্য বিষয়গুলি হল মাউন্টিং ওরিয়েন্টেশন, মডিউল সামঞ্জস্য, উপলব্ধ স্লট ক্ষমতা, পাওয়ার প্রয়োজনীয়তা, ঘেরের শর্ত এবং পণ্যের অবস্থা। আপনি যদি একটি ইন্ডাস্ট্রিয়াল অটোমেশন প্রজেক্টের জন্য GE IC698CHS017 সোর্স করছেন এবং স্পেসিফিকেশন, প্রাপ্যতা বা কনফিগারেশন সামঞ্জস্যতা নিশ্চিত করতে সাহায্যের প্রয়োজন হয়,আমাদের সাথে যোগাযোগ করুনপণ্যের তথ্য এবং পেশাদার ক্রয় সমর্থনের জন্য Xin Yuan এ।
